| 產品參數 | ? |
|---|---|
| 基本參數 | 礦用一般型高壓柜 |
| 額定電壓 | 6kV 10kV |
| 最高電壓 | 12kV |
| 額定頻率 | 50Hz |
| 額定電流 | 1600A、1250A、1000A、800A、630A、500A、400A、300A、250A、200A、150A、100A、75A、50A |
| 額定短路關合電流 | 80kA |
| 額定短路開斷電流 | 16kA、20kA、25kA、31.5kA |
| 額定短時耐受電流 | 16kA、20kA、25kA、31.5kA |
| 額定峰值耐受電流 | 40kA、50kA、63kA、80kA |
概述

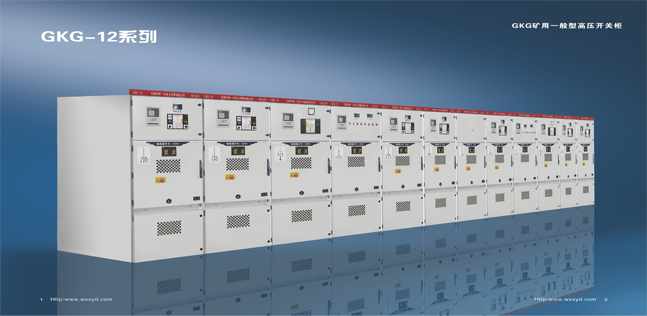

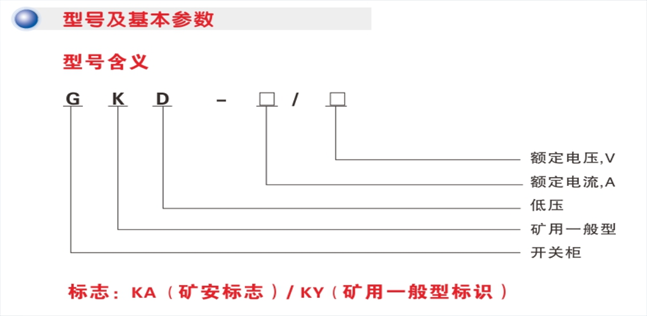

GKG-12型（原型號：KGS1-12）礦用一般型高壓開關柜是3.6-12千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于各類礦山、地鐵、風電、住宅、工礦企事業配電以及電業系統的用戶變電所的受電、送電及大型高壓電動機啟動等，進行控制、保護、監測之用。本開關設備滿足GB/T12173《礦用一般型電氣設備》、GB3906等標準要求，具有以下功能：
1. 防止帶負荷推拉斷路器手車；
2. 防止誤分合斷路器；
3. 防止接地開關處于閉合位置時關合斷路器；
4. 防止誤入帶電隔室；
5. 防止在帶電時誤合接地開關的聯鎖功能；
6. 防止在斷路器處于工作位置時二次插頭脫落等聯鎖功能。
本開關柜適用于煤礦無瓦斯、無粉塵爆炸場所及非煤礦山等其它類似的礦井下中央控制室、機電峒室的供電系統中，為10（6）KV系統中的動力、配電及其它電氣設備受電、饋電、控制和保護及電源變換設備，本開關柜同樣適用于地面變電站和冶金、化工、電力等部門的供電系統。
技術指標：
| 指標 | ? |
|---|---|
| 特征 | 本款開關柜符合國家標準：GB/T12173-2008、Q/TF 201-2015，并具有以下結構特點： 1、開關柜占地面積小，重量輕，有利于節省基建投資，也方便運輸。 2、開關柜采用斷路器中置式，手車移出方式。具有斷開位置、試驗位置和工作位置，每個位置都有定位裝置，以確保聯鎖可靠，操作時必須按聯鎖防誤操作程序進行。柜體具有4個單獨的隔室，包括斷路器手車室、母線室、電纜室和繼電器儀表室，每個隔室相互隔離。 3、由于在井下工作時會遇到潮濕、腐蝕性氣體和液體（如酸性水等），開關柜采用IP54級別柜體和凸沿式密封型門式結構。同時，柜體頂部進行復合型防水處理，并使用阻燃、疏水型納米新材料型涂料，可靠地保護柜外免受滲水、滳水、灑水的影響，并且能有效抵御一般腐蝕性液體。這樣可以確保真空斷路器或負荷開關不受外部影響，從而保證了開關的可靠性。 4、開關柜可根據不同用途配置短路、過流、漏電、高壓電纜芯線絕緣監視及預警、欠壓及操作過電壓保護等。保護器采用微機綜合保護裝置和小電流接地選線裝置等保護測控裝置，并具有遙控、遙測、遙調、遙訊功能，方便遠距離操控和監測。 5、開關選用真空斷路器或接觸器熔斷器組。斷路器或接觸器熔斷器組更換非常簡單，同規格手車可以100％互換。斷路器及操動機構幾乎不需要維護，基本處于免維護狀態。 |

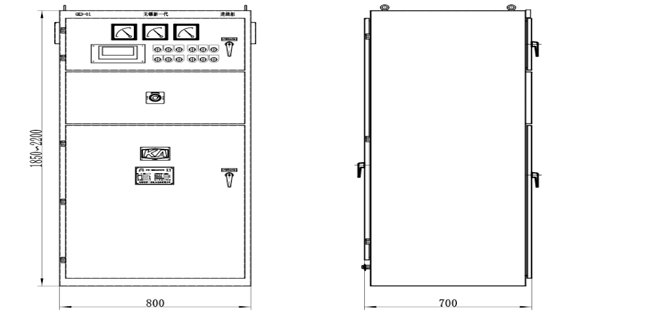

產品尺寸表
| 高度 | 寬度 | 深度 |
|---|---|---|
| 1850(2000、2260) | 800 | 1150(1250、1350、1500) |
| 1850(2000、2260) | 800 | 1150(1250、1350、1500) |
| 1800(2000、2200) | 1000 | 600(800) |
| 可根據用戶要求特殊設計。 | ? | ? |
